Analizador de Calidad de Energía Sonel PQM-711
Análisis remoto clase A
El analizador versátil de la calidad de energía eléctrica Sonel PQM-711 para un análisis remoto de la clase A es un dispositivo apto para su uso en todo tipo de redes con tensiones nominales de 110 V a 1000 V directa o indirectamente a través de transformadores.
El analizador de calidad de energía eléctrica Sonel PQM-711 es un producto basado en tecnologías avanzadas que permite la medición versátil, el análisis y el registro de los parámetros de las redes eléctricas de 50/60 Hz y la calidad de la energía eléctrica de acuerdo con la normativa europea EN 50160 y el Reglamento del Ministerio de Asuntos Económicos relativo a las condiciones específicas de funcionamiento del sistema electroenergético.
Características Sonel PQM-711:
- Control remoto y transferencia de datos a través de un modem GSM incorporado.
- Función antirrobo: notificación por SMS en caso de cambio de posición (incorporado en el receptor del GPS).
- Reloj en tiempo real sincronizado con protocolo GPS.
- El control remoto del analizador a través la aplicación: Sonel Analysis (Wi-Fi y GSM para Windows) o Sonel Analysis Mobile (Wi-Fi para Android
Parámetros medidos
- Transitorios hasta ±8000 V con frecuencia máxima de muestreo de 10 MHz. El tiempo mínimo del transitorio es 650 ns.
- Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 1000 V, posibilidad de trabajar con transformadores de tensión.
- Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
- Señalización de red hasta 3000 Hz.
- Factor de cresta para corriente (CFI) y tensión (CFU).
- Frecuencia en el rango de 40 Hz a 70 Hz.
- Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
- Registro de potencia: método de Budeanu y IEEE 1459.
- Energía activa (EP,) reactiva (EQ) y aparente (ES).
- Factor de potencia (Power Factor), cosφ, tgφ.
- Factor K (sobrecarga del transformador provocada por armónicos).
- Armónicos hasta 50 en tensión y corriente.
- Interarmónicos medidos como grupos.
- Distorsión total de armónicos THD para tensión y corriente.
- Índice de severidad de flicker de corta (PST) y de larga duración (PLT).
- Asimetría de tensiones (IEC 61000-4-30 Clase A) y corrientes.
- Detección de eventos incluyendo el registro de las formas de onda.
- Registro de eventos de tensión y corriente junto con la forma de onda (hasta 1 s) y RMS gráficos de 10 ms con tiempo de grabación máximo de 30 s.
- Registro de formas de onda de corriente y tensión después de cada período promedio.
Amplia gama de redes para analizar
- Con frecuencia nominal de 50/60 Hz
- Con tensiones nominales: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (para red con conductor N)
- De corriente continua
- Sistema:
- monofásico
- de fase dividida con un conductor neutro
- trifásico – ESTRELLA con y sin conductor neutro
- trifásico – DELTA
- trifásico – ESTRELLA sin conductor neutro (Aron)
- trifásico – DELTA (Aron)
- con transductores de voltaje y corriente
Capacidades
Sonel PQM-711 tiene un receptor GPS incorporado que garantiza la precisión del reloj en tiempo real y un módem GSM integrado que facilita la operación del analizador remoto. Sonel PQM-711 también está equipado con un registrador de transitorios (frecuencia de muestreo 10 MHz, rango de tensión hasta ±8000 V).
Una carta ganadora adicional de los analizadores es el módulo de comunicación Wi-Fi incorporado, que ofrece una serie de ventajas: sin restricciones en transferencia de archivos, sin costos de transferencia de datos, uso de infraestructura inalámbrica local… Esto le da al usuario la oportunidad de adaptarse a las condiciones que prevalecen en el sitio. Pueden supervisar mediciones desde una ubicación conveniente – por ejemplo, un área sin interferencia electromagnética – utilizando una computadora portátil, teléfono inteligente o tableta.
Muestra de datos

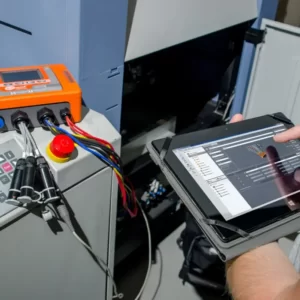

Sonel PQM-711 puede utilizarse con un dispositivo informático de pantalla táctil y con el software Sonel Analysis (Windows) o la aplicación Sonel Analysis Mobile (Android). El usuario puede supervisar las mediciones y realizar diagnósticos mientras mantiene la movilidad: ni siquiera tiene que estar cerca del analizador. En aplicaciones típicas, el dispositivo desempeña un papel de una pantalla remota y un almacenamiento intermedio de datos de medición con la funcionalidad de un enrutador. Por lo tanto, el usuario también puede conectarse a él mediante una red inalámbrica – por ejemplo, para transferir los registros recopilados a una computadora de escritorio.
Aplicaciones
Sonel PQM-711 es ampliamente utilizado en la industria de energía profesional. Proporciona un análisis completo de 4 cuadrantes, satisfaciendo las necesidades de los consumidores de energía y productores, como las energías renovables, incluidas la fotovoltaica y parques eólicos. Permite el pronóstico de fallas en las redes de distribución. Provee el análisis de la capacidad de carga de redes y transformadores, así como la grabación de sus estados actuales. Además, es una poderosa herramienta de inversión. Gracias a Sonel PQM-711, el usuario obtendrá los datos necesarios para el desarrollo de infraestructura de energía, predecir problemas potenciales y finalmente – verificar la corrección y calidad de la implementación
