Analizador de Calidad de Energía Sonel PQM-707
Centro de análisis de calidad de energía portátil
El analizador de calidad de energía Sonel PQM-707 es un dispositivo móvil para medir y analizar la energía. Es un medidor autónomo y versátil que se puede utilizar para medir y analizar parámetros en redes eléctricas (CC y 50/60 Hz). Los parámetros examinados se pueden registrar en la memoria del dispositivo. El dispositivo realiza mediciones de la clase S de acuerdo con los requisitos de IEC 61000-4-30, lo que garantiza un resultado de alta precisión.
El PQM-707 cuenta con la pantalla táctil de 7 pulgadas más grande de su clase, lo que se traduce en una alta legibilidad y un funcionamiento ergonómico. La batería de iones de litio incorporada garantiza un funcionamiento eficaz durante mucho tiempo sin la necesidad de conectar el dispositivo a una fuente de alimentación externa.
Características Sonel PQM-707:
- Pantalla táctil de 7” – interfaz de usuario gráfica, ergonómica e intuitiva
- Más de 10 años de grabación
- CAT IV 600 V – gran seguridad
- Batería recargable Li-Ion – mayor autonomía
- Cumple IEC 61000-4-30 clase S
- Todos los parámetros de acuerdo a Clase S – alta precisión de las mediciones
- Alimentación desde la red medida – fiabilidad de las mediciones
- Tarjeta de memoria extraíble – almacenamiento de datos sin restricciones
- Configuración e informes rápidos – fácil de usar
- Compatible con el software Sonel Analysis – análisis de datos extendido
Parámetros medidos
- Corriente de irrupción.
- Eficiencia del inversor.
- Tensiones L1, L2, L3 N, PE (cinco entradas de medición) – valores promedios, mínimos, máximos e instantáneos, rango hasta 760 V, posibilidad de trabajar con transformadores de tensión.
- Corrientes L1, L2, L3, N (cuatro entradas de medición) – valores medios, mínimos, máximos y instantáneos, medición de corriente con rango hasta 6 kA (depende de la pinza usada), posibilidad de trabajar con transformadores de corriente.
- Factor de cresta para corriente (CFI) y tensión (CFU).
- Frecuencia en el rango de 40 Hz a 70 Hz.
- Potencia activa (P), reactiva(Q), de distorsión (D) y aparente (S), y determinación del carácter de la potencia reactiva (capacitiva, inductiva).
- Energía activa (EP ,) reactiva (EQ) y aparente (ES).
- Factor de potencia (Power Factor), cosφ, tgφ.
- Armónicos hasta 50 en tensión y corriente, distorsión total de armónicos THD para tensión y corriente.
- Detección de eventos en tiempo real incluyendo el registro de las formas de onda y gráficos RMS de periodo medio.
- Calculadora de costos de energía.
- …y mucho más.
- Todos los parámetros se registran conforme clase S según la norma IEC 61000-4-30.
Amplia gama de redes para analizar
- Con frecuencia nominal de 50/60 Hz
- Con tensiones nominales: 58/100 V, 64/110 V, 110/190 V, 115/200 V, 120/208 V, 127/220 V, 133/230 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V
- De corriente continua
- Sistema:
- monofásico
- de fase dividida con un conductor neutro
- trifásico – ESTRELLA con y sin conductor neutro
- trifásico – DELTA
- trifásico – ESTRELLA sin conductor neutro (Aron)
- trifásico – DELTA (Aron)
- con transductores de voltaje y corriente
Capacidades
El analizador de red y potencia Sonel PQM-707 es un medidor autónomo que permite mediciones versátiles, análisis y registro de parámetros de red de energía (CC y 50/60 Hz). Todos los parámetros son medidos según Clase S de acuerdo a la norma IEC 61000-4-30 que garantiza alta precisión de las mediciones.
La pantalla táctil a color de 7 pulgadas – ¡el más grande en esta clase de analizadores! – permite un manejo intuitivo y ergonómico.
Gracias a la batería de litio incorporada, el analizador permite un trabajo eficiente durante la medición sin la necesidad de conectar un adaptador de CA externo.
Lectura fácil

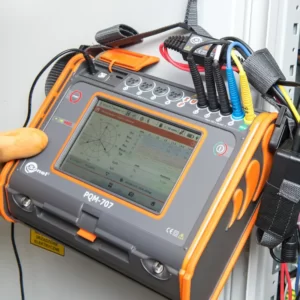

El analizador de red y potencia está equipado con una pantalla táctil a color legible que, debido a su resolución de 800 x 480 pixeles, proporciona un alto confort al interactuar con el equipo y alta legibilidad de los resultados medidos. El lápiz incluido le permite trabajar con guantes dieléctricos.
Aplicaciones

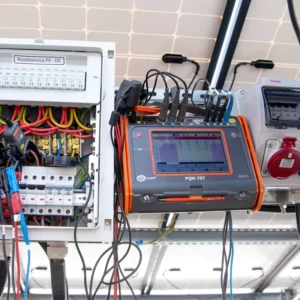

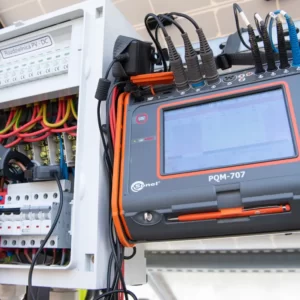

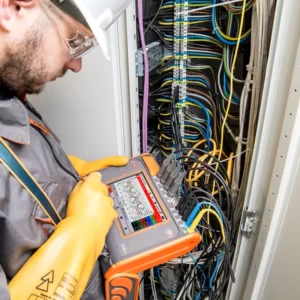

El analizador de calidad y energía Sonel PQM-707 está dirigido a una amplia gama de usuarios, con particular referencia al personal de mantenimiento. Debido a su movilidad y autonomía, cualquier problema que se presente en las redes de suministro se puede diagnosticar en el acto.
El analizador puede ser utilizado en prácticamente todo tipo de redes con tensión nominal de 54 V a 760 V de forma directa o indirectamente a través de los transformadores. El PQM-707 puede ser utilizado en el campo profesional de energía eléctrica, servicio de mantenimiento en plantas industriales, así como aquellos que prestan servicios enfocados en el análisis de redes.
Carcasa práctica y durable
La carcasa del PQM-707 ha sido diseñada para permitir un fácil acceso a la pantalla táctil, todas las tomas de medición y comunicación. La tapa plegable protege la pantalla de daños. Gracias al grado de protección IP51, el dispositivo se puede utilizar en condiciones difíciles – no le teme al polvo ni a las salpicaduras de agua.
Especificaciones Técnicas Sonel PQM-707:
Parámetros
| Parámetros | Rango de medición | Máxima resolución | Precisión | |
|---|---|---|---|---|
| Tensión alterna (TRMS) | – | 0,0…760,0 V | 4 cifras significativas | ±0,5% Unom |
| Factor de cresta (Crest Factor | Tensión | 1,00…10,00 (≤1,65 para 690 V) | 0,01 | ±5% |
| Factor de cresta (Crest Factor) | Corriente | 1,00…10,00 (≤3,6 para Inom) | 0,01 | ±5% |
| Corriente alterna (TRMS) | – | en función de las pinzas* | 4 cifras significativas | ±0,2% Inom (el error no incluye el error de las pinzas) |
| Frecuencia | – | 40,00…70,00 Hz | 0,01 Hz | ±0,05 Hz |
| Potencia activa, reactiva, aparente y de distorsión | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | en función de la configuración (transductores, pinzas) |
| Energía activa, reactiva y aparente | – | en función de la configuración (transductores, pinzas) | 4 cifras significativas | como el error de potencia |
| cosφ y factor de potencia (PF) | – | 0,00…1,00 | 0,01 | ±0,03 |
| tgφ | – | 0,00…10,00 | 0,01 | depende del error de la potencia activa y reactiva |
| Armónicos | Tensión | DC, 1…50 | igual que para la tensión alterna True RMS | ±0,15% Unom para v.m. < 3% Unom ±5% v.m. para v.m. ≥ 3% Unom |
| Armónicos | Corriente | DC, 1…50 | igual que para la corriente alterna True RMS | ±0,5% Inom para v.m. < 10% Inom ±5% v.m. para v.m. ≥ 10% Inom |
| THD | Tensión y corriente | 0,0..100,0% (del valor RMS) | 0,1% | ±5% |
| Índice de severidad de flicker | – | 0,40…10,00 | 0,01 | ±10% |
| Asimetría de tensión | Tensión y corriente | 0,0…10,0% | 0,1% | ±0,15% (error absoluto) |
| Corriente de irrupción | Corriente | en función de las pinzas * | 0,01% Inom | ±4% v.m. para v.m. ≥10% Inom ±4% Inom para v.m. <10% Inom (RMS1/2) |
*v.m. – valor medido
- Pinza F-1A1, F-2A1, F-3A1: 0…1500 A AC (5000 Ap-p)
- Pinza F-1A, F-2A, F-3A: 0…3000 A AC (10 000 Ap-p)
- Pinza F-1A6, F-2A6, F-3A6: 0…6000 A AC (20 000 Ap-p)
- Pinza C-4A: 0…1000 A AC (3600 Ap-p)
- Pinza C-5A: 0…1000 A AC/DC (3600 Ap-p)
- Pinza C-6A: 0..10 A AC (36 Ap-p)
- Pinza C-7A: 0…100 A AC (360 Ap-p)
