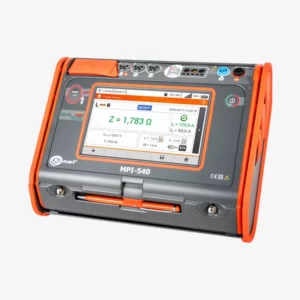

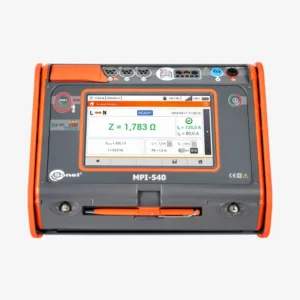

Medidor Multifuncional de Parámetros de Instalación Eléctrica SONEL MPI-540
El medidor multifuncional de parámetros de instalación eléctrica Sonel MPI-540 está diseñado para verificar las instalaciones eléctricas domésticas e industriales. El dispositivo se utiliza para realizar mediciones que determinan el estado de seguridad de la instalación. Además, el usuario puede registrar los parámetros de las redes eléctricas ubicadas en estas instalaciones. Esto permite el control de la calidad de electricidad y la medición de parámetros de protección contra descargas eléctricas con un dispositivo universal.
Las mediciones pueden ser bastante automatizadas gracias a la función de ensayo de los interruptores diferenciales en modo Auto y las secuencias de medición preprogramadas por el fabricante (autotest) que también se pueden ampliar con secuencias propias. Las mediciones automáticas de la resistencia de aislamiento de cables de 3, 4 y 5 hilos son posibles gracias al adaptador AUTO ISO-1000C.
Características Sonel MPI-540:
El medidor tiene una funcionalidad superior a la media. Combina las capacidades de medición de varios dispositivos, garantizando al mismo tiempo una precisión igualmente buena.
- SONEL MPI-540 puede registrar los parámetros de redes de energía eléctrica 50/60 Hz en la clase S de la norma EN 61000-4-30:
- tensiones L1, L2, L3 – valores medios en un rango hasta 500 V,
- corrientes L1, L2, L3 – valores medios, medición de la intensidad en un rango hasta 3 kA (en función de las pinzas de corriente utilizadas),
- frecuencia en el rango 40 Hz – 70 Hz,
- potencia activa (P), reactiva (Q), aparente (S),
- factor de potencia (PF), cosφ, tgφ,
- armónicos (hasta el 40 en tensión e intensidad),
- distorsión armónica total THD para corriente y tensión,
- registro de eventos de corriente y tensión,
- flujo de energía – 4 cuadrantes.
- SONEL MPI-540 se puede utilizar para todas las medidas para la puesta en servicio de instalaciones eléctricas de acuerdo con la normativa aplicable:
- impedancia del bucle de defecto (también en circuitos con interruptores RCD),
- parámetros de los interruptores RCD,
- resistencia de aislamiento,
- resistencia de la puesta a tierra (4 métodos de medición + medición de la resistividad del suelo),
- continuidad de las conexiones de protección y equipotenciales,
- medición de la iluminación,
- test de secuencia de fases,
- test de sentido de giro de un motor.
Prueba de seguridad de instalación automática
SONEL MPI-540 permiten el control de seguridad de instalaciones eléctricas residenciales, comerciales e industriales. Las mediciones se pueden automatizar fácilmente con:
- pruebas de modo automático de dispositivos de corriente residual (RCD),
- mediciones automáticas: secuencias de medición libremente configurables,
- adaptador AutoISO-1000C para ensayo automático de resistencia de aislamiento de cables de 3, 4 y 5 conductores, sin conmutación.
Registrador trifásico de los parámetros de la red
El instrumento dispone un registrador trifásico de parámetros de la alimentación con un modo de lectura de los parámetros actuales y posibilidad de registro de los parámetros de redes eléctricas, tales como tensión, intensidad, potencias, armónicos, THD. El medidor permite la lectura de los parámetros seleccionados y su presentación gráfica en la pantalla en tiempo real. Estos parámetros son medidos independientemente del registro guardado en la tarjeta de memoria. In en el modo EN VIVO, el usuario puede ver:
- diagramas de las formas de oscilación de tensión e intensidad (osciloscopio),
- diagramas de tensión e intensidad en función del tiempo,
- diagrama fasorial,
- mediciones de numerosos parámetros en forma de tabla,
- diagrama de armónicos en intensidad y tensión.
Facilidad de lectura
El dispositivo SONEL MPI-540 está equipado con una pantalla táctil en color LCD TFT de resolución 800×480 píxeles y diagonal 7”, lo que permite un cómodo manejo y una lectura sencilla de los parámetros y de los recorridos trazados. Este tamaño de pantalla permite mostrar más información, disponible en cualquier momento de uso. La interfaz es visible en todas las condiciones, también gracias al tamaño adecuado de los símbolos mostrados. El lápiz incluido le permite trabajar con guantes dieléctricos.
Sistema de ayuda integrado
En el dispositivo hay pantallas de ayuda integradas con esquemas de medición. Gracias a esto se puede comprobar de forma sencilla y rápida de qué manera conectar un determinado circuito en función del tipo de medición realizada.
Resistencia aumentada a las condiciones ambientales
El medidor SONEL MPI-540 funciona perfectamente en condiciones ambientales difíciles. La protección frente a la entrada de polvo y agua la garantiza la carcasa con un grado de estanqueidad IP51. Es resistente a los daños mecánicos y su estructura especial permite proteger de forma sencilla la pantalla táctil desplazando la tapa del medidor. Además de proteger frente a los daños, también permite transportar y utilizar cómodamente el dispositivo en diferentes posiciones.
Comunicación y software
Un punto muy fuerte del instrumento es el gran número de interfaces de comunicación y la compatibilidad con software externo. A través del puerto USB, la tarjeta de memoria SD extraíble o mediante comunicación inalámbrica (Bluetooth, Wi-Fi), se pueden enviar los datos de medición a un ordenador. Para generar un informe de las mediciones en el ámbito de la protección contra descargas eléctricas es necesario utilizar el programa Sonel Reports PLUS. El registro de los datos descargados en los formatos más sencillos y la impresión nos lo permite Sonel Reader. Para la lectura y el análisis de los datos del registrador sirve el programa específico Sonel Analysis.
